Clock Oscillator Differential CXP7050PJF3.3
  LVPECL  3.3V; ultra low jitter,  with PLL

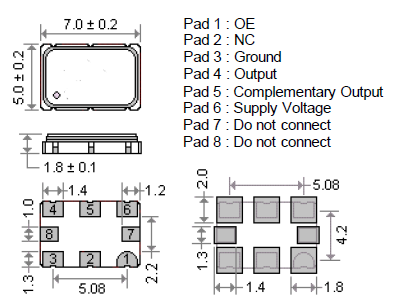

  • SMD in ceramic case (7.0 x 5.0 x 1.8) mm
  • Tri-State Enable / Disable   on pad No. 1
  • LVPECL  Differential Output Wave Form
  • High Q fundamental crystal + ultra low jitter
    multiplier circuit
  • RoHS conform;  Lead-free product;
    on Tape (16mm) & Reel
  • Vibration: MIL-STD-202F method 204,
                   35G, 50 to 2000 Hz
  • Shock:     MIL-STD-202F method 213B,
                   test cond. E, 1000GG 1/2 sine wave
  • Available in many standard and special frequencies
 Clock Oscillator Differential CXP7050PJF3.3

 LVPECL Square Wave Output Wave Form
Specifications
Holder Type: Clock Oscillator CXP7050PJF3.3   ; 3.3V(Voltage code is "3.3"); Tri-State on pad 1
Frequency Range: 150 MHz  to  2.100.0 MHz
Frequency Stability at 25C: 25 ppm / 50 ppm
Operating Temperature Range: 25 ppm,  -40C to +85C / 50 ppm,  -40C to +85C
Storage Temperature: -55C  to  +150C
Power Supply Voltage (Vdd): + 3.3V  D.C.     10%
Maximum Supply Current (Differential): 100mA typ. 120mAmax.
Current with Output Disabled: 99 mA typical
Output Voltage (VOH) (VOL): High "1" Vdd-1.165V min,  Vdd- 0.8Vmax.
Low  "0" Vdd-2.0V min,  Vdd- 1.55Vmax.
Start Up Time: 5ms typical;10 ms max.
Output Symmetry (Duty Cycle): 50%  5%max. (measured at 50% Vdd)
Load: 50 ohms into Vdd -2V or Thevenin equiv.
Rise (Tr) /Fall Time (Tf): 0.4ns typical; 0.5ns max.  (20%Vdd<->80%Vdd, 15pF load)
Phase Jitter: 0.15 ps typ.  (12 kHz to 20 MHz); < 100 fs (1.875 MHz to 20MHz)
Phase Noise (156.250 MHz):   -67dBc/Hz @ 10Hz,    -92dBc/Hz @ 100Hz,   -112dBc/Hz @ 1kHz
-121dBc/Hz @ 10kHz, -124dBc/Hz @ 100kHz, -136dBc/Hz @ 1MHz,
-153dBc/Hz @ 5MHz
Aging: < 3ppm max. for the first year; 2ppm max.per years thereafter
Reflow Condition: 260C max for 10 sec.
